| Nome progetto: rilievo del Palatino | Soprintendenza Speciale per il Colosseo e l’area archeologica di Roma . |
| Paese: Italia, Roma | Durata: 20 giorni |
| Inizio lavori: gennaio 2017 | Fine lavori: gennaio 2017 |
Descrizione del Progetto:
Durante il progetto di riqualificazione dell’ultimo piano dell’edificio di Palatino, è stato realizzato un rilievo dell’edificio e del contesto circostante.
Il lavoro è stato realizzato completando le seguenti fasi:
- Inquadramento topografico dell’impronta dell’edificio;
- Poligonale principale impiantata lungo il perimetro dell’area oggetto del rilievo. Misurazione di punti di appoggio per le immagini. Il tutto eseguito con stazione totale con precisione ad 1” sessagesimale;
- Rilievo celerimetrico dei punti caratteristici dell’immobile;
- Rilievo dei punti di interesse dei prospetti, finestre, porte, rilievi etc.;
- Documentazione fotografica;

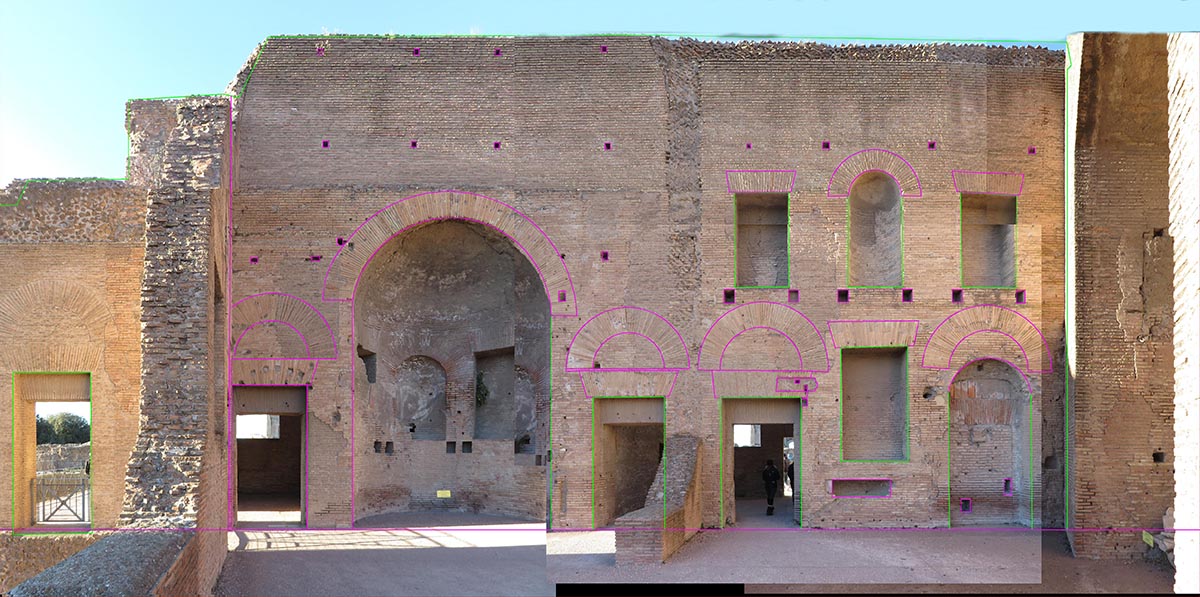

- Produzione di ortofoto delle facciate esterne mediante punti di controllo misurati con la stazione totale.
- Generazione della nuvola di punti per la definizione degli elementi architettonici di maggiore interesse;

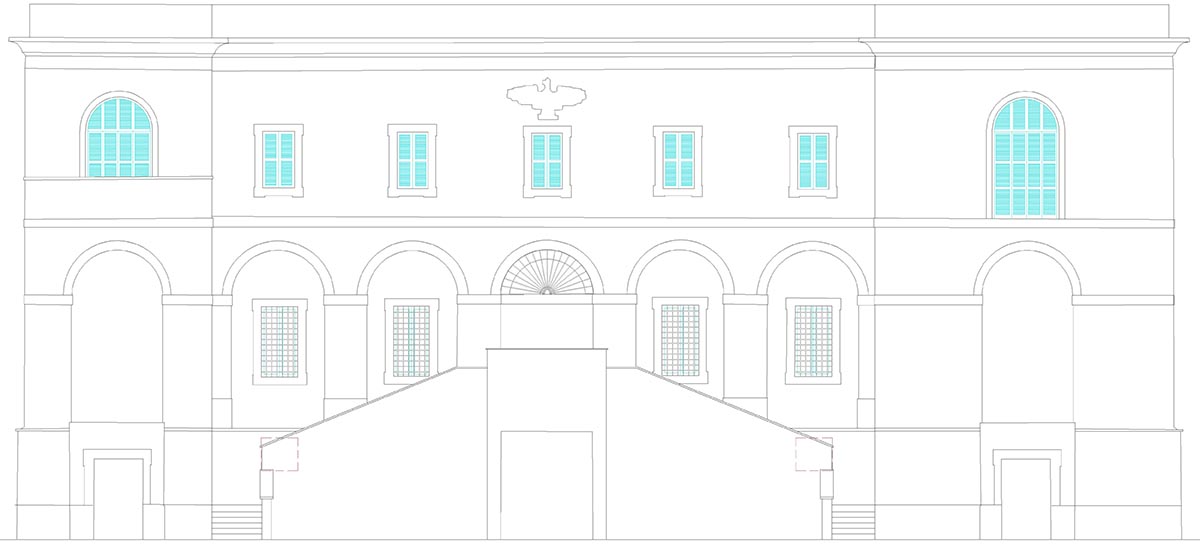

- Produzione del modello 3D e disegni tecnici 2D in DWG.
Descrizione dei servizi forniti:
- Tutte le attività necessarie alla produzione del modello 3d e delle tavole tecniche.
